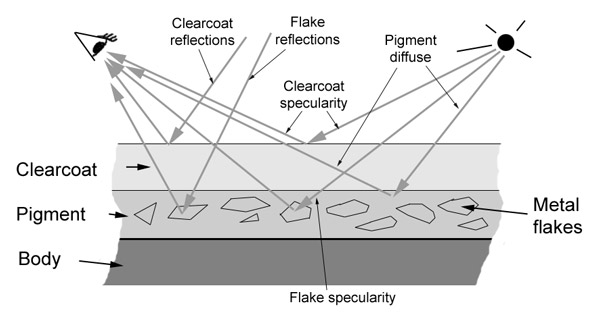

Car paint는 몇가지 특징을 가지고 있다. 차량 맨 위는, 차체가 앏은 층의 안료로 되어 있다. 이 층의 특징은, 실제로 보이는 색이 들어오는 빛의 입사각뿐만 아니라 보는 각도에 따라 달라진다는 것이다.
이 층 안에는 작은 금속 조각이 들어있다. 이 조각들은 빛을 반사하고, 각각의 조각들이 관찰자에게 직접 햇빛을 직접 반사하기 때문에, 맑은 날에는 반짝거리는 것처럼 보인다.
이 층 위는 clearcoat 층이다. 이 층은 왁스 코팅과 질에 따라, 반사가 더 잘 되거나 안 될 수도 있으며, 더 glossy하거나 덜 grossy할 수도 있다. 뚜렷한 점은, 이 층은 fresnel effect(glancing angle ?? 에서 빛이 더 반사되는 것?)가 나타나는 경향이 있다.
mi_metallic_paint
금속성의 페인트 느낌을 렌더링하기 용이하게 하기 위해 사용되는 쉐이더. 다만,
pigmentation and flakes (도료와 파편??)만을 다루며, clearcoat reflection은 중요하게 다루지 않는다. 완전히 효과를 내려면, reflection shader와 함께 사용되어야 한다. (예를 들면, base_material에 mib_glossy_reflection을 연결) 그리고 flake를 표현하려면 범프 쉐이더가 필요하다. (mi_bump_flakes)
쉐이더가 지원하는 기능
- Diffuse reflection은 pigmentation-도료 레이어에, 들어오는 빛의 각도와 보는 각도에 따라 변하는 컬러를 선택할 수 있음
- metallic flakes에서 lightsource에 의한 specular highlight 지원
- clearcoat 에서 lightsource에 의한 specular highlight 지원 (옵션 : glazing-광택 mode)
- metallic flakes에서 추가로 레이트레이싱 reflection 지원
Diffuse parameters
Ambient : ambient light에 관한 요소이다. 다른 쉐이더 들과는 달리, 오브젝트의 기본 색깔 보다는 들어오는 빛을 나타낸다 ??? --> Note that this parameter is treated differently to the ambient/ambience parameter pair of many other base shaders in that it is influenced by the other diffuse color parameters following, and hence represents incoming light, rather than the objects "ambient color".
base_color : 재질의 기본 diffuse 컬러
edge_color : glancing angles (가장자리)의 색깔 – 보통은 어둡게 보이는 경향이 있다. 스포츠 카에서 보이는 metallic paint에서는 거의 검정으로 보이는 경향이 있음.
edge_color_bias : edge로 갈수록 색깔이 줄어드는 정도 - falloff rate. 0.0에서 약 10.0까지가 유용함 – 0.0에서는 색깔이 완전히 사라진다. 더 큰 값에서는 edge 부분이 좁아지며, 낮은 값일수록 넓어짐.
lit_color 광원을 마주하는 부분에 보이는 컬러
lit_color_bias 컬러의 falloff. 0~10까지의 범위에서, 0은 효과를 off. 더 큰 값을 넣을수록 컬러 영역을 작고 좁게, 적은 값을 넣을 수록 크고 넓게. diffuse값의 전체적인 단계는 diffuse_weight 값으로 조정할 수 있음. diffuse_bias는 diffuse shading의 falloff를 조절. 대략0.5~2.0 사이 값 중, 1.0은 기본적인 lambert 쉐이딩을, 더 높은 값은 광원에 대한 diffuse peak를 밀어올리며, 적은 값은 퍼지게 한다???
irradiance_weight 는 표면에 대한 간접광의 영향(photons, final gathering)을 설정함. PI(<-??)값에 의해 분류된다 - 1.0값은 기본 1.0/PI
Specular parameters
spec specular highlight spec_weight a scalar multiplier spec_exp the phong exponent.
spec_sec secondary specular highlight spec_sec_weight a scalar multiplier spec_sec_exp the phong exponent
spec_glazing 기본 스페큘러에 glazing용 모드를 사용가능하게 해준다. 스페큘러 값에 threashold를 적용함으로써 더 윤기있고 반짝거리에 보이게 해줌. 예를들면 왁스칠을 한 스포츠카 처럼. 만약 고물차를 만들고 싶으면, 이 옵션을 끄시오.
Flake parameters
flake_color is the color (reflectivity) of the flakes, which is generally white.
flake_weight is a scalar multiplier for the above color.
flake_reflect defines the amount of ray traced reflection in the flakes, which allows glittery reflections of e.g. an HDRI environment. The value of 0.0 turns the effect off. The effect should generally be very subtle and a value of 0.1 is often enough. The final intensity of reflections also depends on flake_color and flake_weight.
flake_exp is the Phong specular exponent for the flakes.
Since flakes are inherently small, they can easily introduce rendering artifacts if their visual density becomes significantly smaller than a pixel. To avoid this the parameter flake_decay exists. It sets a distance at which the influence of flakes fade out. A value of 0.0 disables fading. Any positive value causes the flake_weight to be modulated such that it reaches zero at this distance.
flake_bump is the actual flake bump shader used. The shader mi_bump_flakes exists for this purpose, but any shader that modifies the normal vector (e.g. mib_passthrough_bump_map) can be used.
The shader put in the flake_bump may also return a color, which will be the color (intensity) of the flake, or it may leave the color unmodified.
Additional parameter
global_weight is a global tuning parameter that is a global multiplier to the output of the shader.
Finally mode is the light mode and lights the lightlist.
